S型玻璃钢离心泵

S型玻璃钢离心泵

一、S型玻璃钢离心泵产品概述:

S型玻璃钢离心泵,其接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成,具有良好的耐腐蚀,耐温性能高、重量轻、比强度高、不变形等。在防腐方面可以部分代替含钼不锈钢,钛及钛合金等贵重金属。轴封采用普通型和耐颗粒型机封二种(液下泵不用机械密封)结构合理,消耗功率少。
二、S型玻璃钢离心泵使用范围:
本泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业,输送不含固体颗粒、不易结晶、温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备。
三、S型玻璃钢离心泵型号意义:

四、S型玻璃钢离心泵性能参数:

型 号

流量

m3/h

扬程

m

转速

r/min

效率

%

汽蚀余量

m

电机功率

kw

S25×25-12.5

3.2

12.5

2900

41

3

0.55/0.75

S40×32-20

6.3

20

2900

50

3

1.1/1.5

S40×32-32

6.3

32

2900

45

3

2.2/3

S50×40-20

12.5

20

2900

53

3

2.2/3

S50×32-32

12.5

32

2900

51

3

4.0/5.5

S65×50-20

25

20

2900

64

3

3.0/4

S65×50-25

25

25

2900

61

3

3.0/4

S65×50-32

25

32

2900

60

3

5.5/7.5

S80×55-32

50

32

2900

69

4

7.5/11

S100×80-50

100

50

2900

73

5

22/30

五、S型玻璃钢离心泵结构图及外形尺寸:

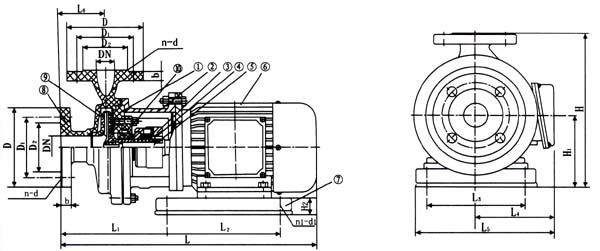

S25×25-12.5至S50×40-20外形尺寸



1

泵盖

2

联接架

3

机械密封

4

轴套

5

6

电机

7

底座

8

泵体

9

叶轮

10

密封压盖











L

1

L2

L3

L4

L5

L6

H

Hl

n2

n1

d1

DN

D

D 1

D 2

b

n

d

DN

D

D1

D2

b

n

d

S25×25-12.5

25

115

85

65

16

4

14

25

115

85

65

16

4

14

437

180

180

140

150

244

60

200

94

23

4

14

S40×32-20

40

145

110

88

18

4

18

32

135

100

78

18

4

18

458

192

200

150

150

252

82

258

120

40

4

14

S40×32-32

40

145

110

88

18

4

18

32

138

100

78

18

4

18

540

230

240

160

155

262

85

315

145

55

4

18

S50×40-20

50

160

125

100

20

4

18

40

145

110

88

19

4

19

535

226

240

160

155

262

100

295

145

55

4

18

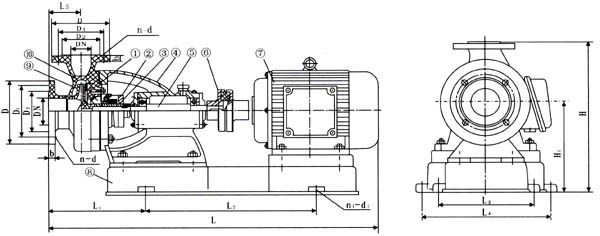

S50×32-32至S100×80-50外形尺寸

1

泵盖

2

机械密封

3

轴套

4

联结架

5

6

联轴器

7

电机

8

底座

9

叶轮

10

泵体



型号





L

L1

L2

L3

L4

L5

H

H1

n1

d1

电机功率KW

DN

D

D1

D2

b

n

d

DN

D

Dl

D2

b

n

d

S50×32-32

50

160

125

100

18

4

18

32

135

100

75

18

4

18

945

319

420

310

370

80

435

250

4

24

4

S65×50-20

65

180

145

120

21.5

4

18

50

160

125

100

21.5

4

18

830

250

420

250

320

90

360

210

4

18.5

3

S65×50-32

65

185

1 45

122

22

4

18

50

165

125

102

22

4

18

1020

345

420

310

370

90

430

250

4

24

5.5

S80×65-32

80

195

160

135

23.5

4

18

65

180

145

120

21.5

4

18

1022

370

520

310

410

100

450

250

4

24

7.5

S80×65-32

80

195

160

135

23.5

4

18

65

180

145

12C

21.5

4

18

1150

370

520

310

410

100

480

250

4

24

1l

S100×80-50

1OO

215

180

158

24

8

18

80

195

160

138

23.5

4

18

1353

428

635

370

485

110

530

280

4

24

Y180L 22

1462

575

300

Y200L 30



使用注意事项:

1、本泵在安装前根据选定泵型,按外形及安装尺寸做好地脚基础,安装时根据管路位置的要求,尽量使安装的位置便利管理和维修。
2、安装的位置如果高于液面,必须附装灌液装置。
3、泵起动前先将液体灌满泵体后开车,严禁无介质运转和倒转,否则泵体内因缺泛液体冷却而损坏机械密封。
4、停车时应关闭液管阀门,避免液体倒流。
5、维修时,先拆下泵体,再松开机械密封螺钉,拆下机械密封。
6、如果更换滚珠轴承或泵轴时,必须拆下机架,松开前端轴承盖4只螺钉。拆下泵轴后端螺母和联轴器,将泵轴向前端方向打出即可,再后拆下后端轴封盖。
