ISGB型便拆立式管道离心泵

ISGB型便拆立式管道离心泵

ISGB型便拆立式管道离心泵产品概述:

ISGB型便拆立式管道离心泵是在ISG型立式管道离心泵的基础上开发成功的一种结构新颖,技术先进的产品。

该立式泵特别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑,解决了原来立式泵靠电机轴承支撑的不足之处;采用优秀水力模型的叶轮,消除了原立式泵轴向力大的不足之处;电机采用Y系列标准通用电机,解决原立式泵加长轴电机配套更换难的问题;同时100%的便拆结构,解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。

该泵与国内同类产品相比,具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等,无可代替的优点。在立式泵系列产品中属国内前列,各项技术居国内领先,是替代ISG型立式管道离心泵、IS、IR型单级单吸离心泵、S、SH型单级双吸离心泵等常规各种离心泵的最理想产品。

ISGB型便拆立式管道离心泵产品特点:

1、立式结构,安装调试方便,独特设计的电机和泵体采用联接体联接,同心度高、加工精度高,占地面积大大减少,缩减了泵房建筑投资30%一60%。底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心泵新的美感,使产生品焕发艺术的魅力,可以和国外著名厂家立式泵媲美。

2、配用国内著名厂家生产的Y系列标准通用电机,运行平稳、噪音极低。

3、轴承采用国际著名品牌精密轴承,精度高、可靠性好、寿命长。

4、叶轮采用90年代最优秀可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命大大延长。

5、电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养十分方便。

6、可拆卸硬性中间联轴器,使泵起动无振动、无噪音,旋转部件设有可靠的安全防护罩,安全性极好。

7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成,耐高温、高压,运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。

8、泵盖结构设计独特,只要卸下硬性中间联轴器、泵盖螺母,即可十分轻便取出轴承座。泵盖、泵轴、叶轮等组合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷。

ISGB型便拆立式管道离心泵工作条件:

1、泵系统最高工作压力为1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa(泵扬程工作压力大于1.6MPa时应在订货另行提出,以便在制造时泵的过流部件和联接部件采用铸钢)。

2、输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明,以便装配耐磨式机械密封)。

3、环境温度≤40℃,相对湿度≤95%。

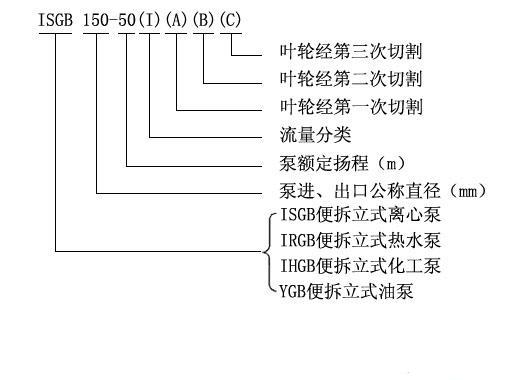

四、ISGB型便拆立式管道离心泵型号意义:

五、ISGB型便拆立式管道离心泵性能参数:

ISGB型便拆立式管道离心泵性能参数(高转速2900r/min):

型号
流量
(m3/h)
扬程
(m)
电机功率
(kw)
转速
(r/min)
效率
(%)
汽蚀余量
(m)
20-160
2.5
32
1.1
2900
25
2.3
25-125
4
20
0.75
2900
36
2.3
25-125A
3.6
16
0.55
2900
35
2.3
25-160
4
32
1.5
2900
32
2.3
25-160A
3.7
28
1.1
2900
31
2.3
32-100(I)
6.3
12.5
1.1
2900
54
2.0
32-125
4.5
20
0.75
2900
45
2.3
32-125(I)
6.3
20
1.1
2900
43
2.3
32-160
4.5
32
1.1
2900
44
2.3
32-160A
4.5
25
1.1
2900
42
2.3
32-160(I)
6.3
32
2.2
2900
42
2.3
32-200
4.5
50
3
2900
45
2.3
32-200A
4
40
2.2
2900
40
2.3
32-200(I)
6.3
50
4
2900
33
2.0
40-100
6.3
12.5
0.55
2900
54
2.3
40-100A
5.6
10
0.37
2900
52
2.3
40-125
6.3
20
1.1
2900
46
2.3
40-125A
5.6
16
0.75
2900
45
2.3
40-160
6.3
32
2.2
2900
40
2.3
40-160A
5.9
28
1.5
2900
39
2.3
40-160B
5.2
24
1.1
2900
38
2.3
40-200
6.3
50
4
2900
33
2.3
40-200A
5.9
44
3
2900
31
2.3
40-200B
5.5
38
2.2
2900
29
2.3
40-250
6.3
80
7.5
2900
28
2.3
40-250A
5.9
70
5.5
2900
28
2.3
40-250B
5.5
60
4
2900
27
2.3
40-100(I)
12.5
12.5
1.1
2900
62
2.3
40-125(I)
12.5
20
1.5
2900
60
2.3
40-125(I)A
11.2
17.2
1.1
2900
58
2.3
40-160(I)
12.5
32
3
2900
52
2.3
40-160(I)A
11.7
28
2.2
2900
51
2.3
40-160(I)B
10.5
22.5
1.5
2900
50
2.3
40-200(I)
12.5
50
5.5
2900
46
2.3
40-200(I)A
11.7
40
4
2900
45
2.3
40-200(I)B
10.5
35
3
2900
44
2.3
40-250(I)
12.5
80
11
2900
38
2.3
40-250(I)A
11.7
70
7.5
2900
38
2.3
40-250(I)B
10.8
60
7.5
2900
37
2.3
50-100
12.5
12.5
1.1
2900
62
2.3
50-125
12.5
20
1.5
2900
58
2.3
50-125A
11.2
17.2
1.1
2900
57
2.3
50-160
12.5
32
3
2900
52
2.3
50-160A
11.7
28
2.2
2900
51
2.3
50-160B
10.5
22.5
1.5
2900
50
2.3
50-200
12.5
50
5.5
2900
46
2.3
50-200A
11.7
44.5
4
2900
45
2.3
50-200B
10.5
35
3
2900
44
2.3
50-250
12.5
80
11
2900
38
2.3
50-250A
11.7
70
7.5
2900
38
2.3
50-250B
10.8
60
7.5
2900
37
2.3
50-100(I)
25
12.5
1.5
2900
69
2.5
50-100(I)A
22.4
10
1.1
2900
67
2.5
50-125(I)
25
20
3
2900
68
2.5
50-125(I)A
22.4
16
2.2
2900
66
2.5
50-160(I)
25
32
4
2900
63
2.5
50-160(I)A
23.4
28
4
2900
62
2.5
50-160(I)B
21.6
24
3
2900
58
2.5
50-200(I)
25
50
7.5
2900
58
2.5
50-200(I)A
23.4
44
7.5
2900
57
2.5
50-200(I)B
21.6
37
5.5
2900
55
2.5
50-250(I)
25
80
15
2900
50
2.5
50-250(I)A
23.4
70
11
2900
50
2.5
50-250(I)B
21.6
60
11
2900
49
2.5
50-315(I)
25
125
30
2900
40
2.5
50-315(I)A
23.4
110
22
2900
40
2.5
50-315(I)B
21.6
93
18.5
2900
39
2.5
65-100
25
12.5
1.5
2900
69
2.5
65-100A
22.4
10
1.1
2900
67
2.5
65-125
25
20
3
2900
68
2.5
65-125A
22.4
16
2.2
2900
66
2.5
65-160
25
32
4
2900
63
2.5
65-160A
23.4
28
4
2900
62
2.5
65-160B
21.6
24
3
2900
58
2.5
65-200
25
50
7.5
2900
58
2.5
65-200A
23.4
44
7.5
2900
57
2.5
65-200B
21.6
37
5.5
2900
55
2.5
65-250
25
80
15
2900
50
2.5
65-250A
23.4
70
11
2900
50
2.5
65-250B
21.6
60
11
2900
49
2.5
65-315
25
125
30
2900
40
2.5
65-315A
23.4
110
22
2900
40
2.5
65-315B
21.6
93
18.5
2900
39
2.5
65-100(I)
50
12.5
3
2900
73
3.0
65-100(I)A
44.8
10
2.2
2900
72
3.0
65-125(I)
50
20
5.5
2900
72.5
3.0
65-125(I)A
44.8
16
4
2900
71
3.0
65-160(I)
50
32
7.5
2900
71
3.0
65-160(I)A
46.8
28
7.5
2900
70
3.0
65-160(I)B
43.2
24
5.5
2900
69
3.0
65-200(I)
50
50
15
2900
67
3.0
65-200(I)A
46.8
44
11
2900
66
3.0
65-200(I)B
43
37
7.5
2900
65
3.0
65-250(I)
50
80
22
2900
59
3.0
65-250(I)A
46.8
70
18.5
2900
59
3.0
65-250(I)B
43
60
15
2900
58
3.0
65-315(I)
50
125
37
2900
54
3.0
65-315(I)A
45.8
105
30
2900
54
3.0
65-315(I)B
43
93
30
2900
53
3.0
80-100
50
12.5
3
2900
73
3.0
80-100A
44.8
10
2.2
2900
72
3.0
80-125
50
20
5.5
2900
72.5
3.0
80-125A
44.8
16
4
2900
71
3.0
80-160
50
32
7.5
2900
71
3.0
80-160A
46.8
28
7.5
2900
70
3.0
80-160B
43.2
24
5.5
2900
69
3.0
80-200
50
50
15
2900
67
3.0
80-200A
46.8
44
11
2900
66
3.0
80-200B
43
37
7.5
2900
65
3.0
80-250
50
80
22
2900
59
3.0
80-250A
46.8
70
18.5
2900
59
3.0
80-250B
43
60
15
2900
58
3.0
80-315
50
125
37
2900
54
3.0
80-315A
45.8
105
30
2900
54
3.0
80-315B
43
93
30
2900
53
3.0
80-100(I)
100
12.5
5.5
2900
76
4.5
80-100(I)A
89
10
4
2900
74
4.5
80-125(I)
100
20
11
2900
76
4.5
80-125(I)A
89
16
7.5
2900
74
4.5
80-160(I)
100
32
15
2900
76
4.5
80-160(I)A
93.5
28
11
2900
74
4.5
80-160(I)B
86.4
24
11
2900
72
4.5
80-200(I)
100
50
22
2900
74
4.0
80-200(I)A
93.5
44
18.5
2900
73
4.0
80-200(I)B
86.4
37
15
2900
71
4.0
80-250(I)
100
80
37
2900
69
4.0
80-250(I)A
93.5
70
30
2900
68
4.0
80-250(I)B
86.4
60
30
2900
66
4.0
80-315(I)
100
125
75
2900
66
4.0
80-315(I)A
93.5
110
55
2900
66
4.0
80-315(I)B
86.4
93
45
2900
65
4.0
100-100
100
12.5
5.5
2900
76
4.5
100-100A
89
10
4
2900
74
4.5
100-125
100
20
11
2900
76
4.5
100-125A
89
16
7.5
2900
74
4.5
100-160
100
32
15
2900
76
4.5
100-160A
93.5
28
11
2900
74
4.5
100-160B
86.4
24
11
2900
72
4.5
100-200
100
50
22
2900
74
4.0
100-200A
93.5
44
18.5
2900
73
4.0
100-200B
86.4
37
15
2900
71
4.0
100-250
100
80
37
2900
69
4.0
100-250A
93.5
70
30
2900
68
4.0
100-250B
86.4
60
30
2900
66
4.0
100-315
100
125
75
2900
66
4.0
100-315A
93.5
110
55
2900
66
4.0
100-315B
86.4
93
45
2900
65
4.0
125-100
160
12.5
11
2900
82
4.0
125-100A
143
10
7.5
2900
77
4.0
125-125
160
20
15
2900
80
4.0
125-125A
143
16
11
2900
77
4.0
125-160
200
32
30
2900
78
4.0
125-160A
187
28
22
2900
76
4.0
125-160B
180
24.5
18.5
2900
73
4.0
125-200
200
50
45
2900
77
5.5
125-200A
187
44
37
2900
76
5.5
125-200B
172
37
30
2900
75
5.5
125-250
200
80
75
2900
75
5.0
125-250A
187
70
55
2900
74
5.5
125-250B
172
60
45
2900
73
5.5
125-315
200
125
110
2900
70
5.0
125-315A
187
110
90
2900
70
5.0
125-315B
172
93
75
2900
69
5.0
125-315C
160
78
55
2900
67
5.0
150-125
160
20
11
2900
76
4.0
150-125A
150
16
7.5
2900
77
4.0
150-160
160
32
22
2900
75
4.0
150-160A
150
28
18.5
2900
76
4.0
150-160B
140
24
15
2900
73
4.0
150-200
160
50
37
2900
77
5.5
150-200A
150
44
30
2900
76
5.5
150-200B
140
38
22
2900
75
5.5
150-250
200
80
75
2900
75
5.0
150-250A
187
70
55
2900
74
5.5
150-250B
172
60
45
2900
73
5.5
150-315
200
125
110
2900
70
5.0
150-315A
187
110
90
2900
70
5.0
150-315B
172
93
75
2900
69
5.0

ISGB型便拆立式管道离心泵性能参数(低转速1450r/min):
型号
流量
(m3/h)
扬程
(m)
电机功率
(kw)
转速
(r/min)
40-125(I)
6.3
5
0.55
1450
40-160(I)
6.3
8
0.55
1450
40-160(I)A
5.5
6
0.55
1450
40-200(I)
6.3
12.5
0.75
1450
40-200(I)A
5.8
11
0.55
1450
40-250(I)
6.3
20
1.5
1450
40-250(I)A
5.8
17
1.1
1450
50-125
6.3
5
0.55
1450
50-160
6.3
8
0.55
1450
50-160A
5.5
6
0.55
1450
50-200
6.3
12.5
0.75
1450
50-200A
5.8
11
0.55
1450
50-250
6.3
20
1.5
1450
50-250A
5.8
17
1.1
1450
50-125(I)
12.5
5
0.55
1450
50-160(I)
12.5
8
0.75
1450
50-160(I)A
11
6
0.55
1450
50-200(I)
12.5
12.5
1.1
1450
50-200(I)A
11.2
10
0.75
1450
50-250(I)
12.5
20
2.2
1450
50-250(I)A
11.7
17.5
1.5
1450
50-250(I)B
10
13
1.1
1450
50-315(I)
12.5
32
4
1450
50-315(I)A
11.7
28
3
1450
50-315(I)B
10
21
3
1450
65-125
12.5
5
0.55
1450
65-160
12.5
8
0.75
1450
65-160A
11
6
0.55
1450
65-200
12.5
12.5
1.1
1450
65-200A
11.2
10
0.75
1450
65-250
12.5
20
2.2
1450
65-250A
11.7
17.5
1.5
1450
65-250B
10
13
1.1
1450
65-315
12.5
32
4
1450
65-315A
11.7
28
3
1450
65-315B
10
21
3
1450
65-125(I)
25
5
0.75
1450
65-160(I)
25
8
1.5
1450
65-160(I)A
22
6
1.1
1450
65-200(I)
25
12.5
2.2
1450
65-200(I)A
23.3
11
1.5
1450
65-250(I)
25
20
3
1450
65-250(I)A
22.2
15.8
2.2
1450
65-250(I)B
20
12.8
1.54
1450
65-315(I)
25
32
5.5
1450
65-315(I)A
22.5
26
4
1450
65-315(I)B
20
21
3
1450
80-125
25
5
0.75
1450
80-160
25
8
1.5
1450
80-160A
22
6
1.1
1450
80-200
25
12.5
2.2
1450
80-200A
23.3
11
1.5
1450
80-250
25
20
3
1450
80-250A
22.2
15.8
2.2
1450
80-250B
20
12.8
1.5
1450
80-315
25
32
5.5
1450
80-315A
22.5
26
4
1450
80-315B
20
21
3
1450
80-125(I)
50
5
1.5
1450
80-160(I)
50
8
2.2
1450
80-160(I)A
44.7
6
1.5
1450
80-160(I)B
43.2
5.8
1.5
1450
80-200(I)
50
12.5
4
1450
80-200(I)A
44.7
10
3
1450
80-250(I)
50
20
5.5
1450
80-250(I)A
46
17
4
1450
80-250(I)B
40.5
13
3
1450
80-315(I)
50
32
11
1450
80-315(I)A
46
27.9
7.5
1450
80-315(I)B
40.5
21
5.5
1450
125-125
100
5
2.2
1450
125-160
100
8
4
1450
125-160A
87
6
4
1450
125-200
100
12.5
7.5
1450
125-200A
89
10
5.5
1450
125-250
100
220
11
1450
125-250A
93.5
17.5
7.5
1450
125-250B
87
15
7.5
1450
125-315
100
32
15
1450
125-315A
91
27
11
1450
125-315B
87
24
11
1450
125-200(I)
160
12.5
11
1450
125-200(I)A
143
10
7.5
1450
125-250(I)
160
20
15
1450
125-250(I)A
147
17
11
1450
125-250(I)B
134
14
7.5
1450
125-315(I)
160
32
22
1450
125-315(I)A
150
28
18.5
1450
125-315(I)B
138
24
15
1450
150-200
160
12.5
11
1450
150-200A
143
10
7.5
1450
150-250
160
20
15
1450
150-250A
147
17
11
1450
150-250B
134
14
7.5
1450
150-315
160
32
22
1450
150-315A
150
28
18.5
1450
150-315B
138
24
15
1450
150-400
160
50
37
1450
150-400A
150
44
30
1450
150-400B
138
38
30
1450
150-200(I)
200
12.5
15
1450
150-200(I)A
179
10
11
1450
150-250(I)
200
20
18.5
1450
150-250(I)A
187
17.5
15
1450
150-250(I)B
173
14
11
1450
150-315(I)
200
32
30
1450
150-315(I)A
187
28
22
1450
150-315(I)B
173
24
18.5
1450
150-400(I)
200
50
45
1450
150-400(I)A
187
44
37
1450
150-400(I)B
173
37.5
30
1450
200-200
200
12.5
15
1450
200-200A
179
10
11
1450
200-250
200
20
18.5
1450
200-250A
187
17.5
15
1450
200-250B
173
14
11
1450
200-315
200
32
30
1450
200-315A
187
28
22
1450
200-315B
173
24
18.5
1450
200-400
200
50
45
1450
200-400A
187
44
37
1450
200-400B
173
37.5
30
1450
200-200(I)
400
12.5
22
1450
200-200(I)A
358
10
18.5
1450
200-250(I)
400
20
30
1450
200-250(I)A
358
16
22
1450
200-250(I)B
322
13
18.5
1450
200-315(I)
400
32
55
1450
200-315(I)A
374
28
45
1450
200-315(I)B
346
24
37
1450
200-400(I)
400
50
90
1450
200-400(I)A
374
44
75
1450
200-400(I)B
347
38
55
1450
200-400(I)C
320
32
45
1450
250-250
550
20
45
1450
250-250A
490
16
37
1450
250-315
550
32
75
1450
250-315A
515
28
55
1450
250-315B
476
24
45
1450
250-400
550
50
110
1450
250-400A
515
44
90
1450
250-400B
476
37.5
75
1450
300-400
720
50
132
1450
300-400A
662
44
110
1450
300-400B
609
38
90
1450
300-400C
561
33
75
1450
300-460
720
65
200
1450
300-460A
662
55
160
1450
300-460B
609
45
110
1450
300-460C
561
38
90
1450
300-510
720
80
250
1450
300-510A
662
70.5
200
1450
300-510B
609
62
160
1450
300-510C
561
54.5
132
1450



Copyright @2016 上海洲劲泵业制造有限公司 All right Reserved.
杭州销售处 地址:杭州市江干区德胜东路2777号 电话:0571-85380627 85343959 传真:0571-85340300
永嘉分公司 地址:温州永嘉瓯北堡二工业区 电话:0577-67995710
