ZS型不锈钢卧式单级离心泵

ZS型不锈钢卧式单级离心泵

一、ZS型不锈钢卧式单级离心泵产品概述:

ZS型不锈钢卧式单级离心泵采用不锈钢板冲压胀型焊接等先进工艺制成,是国内首创的新一代离心泵,可替代传统的IS、IR型单级单吸离心泵和一般的耐腐蚀泵。其具有外形美观、结构轻巧、高效节能、经久耐用和耐轻腐蚀、低噪音等特点。

二、ZS型不锈钢卧式单级离心泵产品应用:
ZS型不锈钢卧式单级离心泵是一种适应范围较广的多功能产品,可以输送各种包括水或工业液体在内的不同介质,适用于不同温度、流量和压力范围。其典型应用主要包括以下方面:
供水:水厂过滤、输送及分区送水和主管增压;
工业增压:流程水系统、清洗系统;
工业液体输送:锅炉给水、冷凝系统、冷却和空调系统、机床配套、酸碱输送;
水处理:蒸馏系统或分离器、游泳池等;
农田灌溉、石油化工、医药卫生等。

三、ZS型不锈钢卧式单级离心泵安装条件:
ZS型不锈钢卧式单级离心泵为泵轴直联型联结,由泵、泵轴和标准电机组成:
1)泵应安装在通风且防冰冻的地方;
2)泵的安装要保证在使用时泵不受系统管路的张力影响;
3)如果泵安装在户外,必须配置合适的外罩以防止电气元件进水或凝露;
4)为了方便于检查和维修,在机组的周围应必须留有足够的空间;
5)电气接线装置应保证泵不受缺相、电压不稳、漏电和过载的损害;
6)泵应水平安装在基座上,水平方向为泵的吸入口,垂直方向为泵的排出口。

四、ZS型不锈钢卧式单级离心泵运行条件:
清洁、稀薄、非易燃易爆并不含有固体颗粒和纤维的液体;

温度在-20℃至+100℃之间的液体;
环境温度最高+40℃;
最高海拔1000米;
系统最高压力10bar。

五、ZS型不锈钢卧式单级离心泵电机:
电机为全封闭、风冷式二极标准电机;
防护等级:IP55;
绝缘等级:F;
标准电压:50Hz 1×220V
3×380V

六、ZS型不锈钢卧式单级离心泵型号含义:
Z S 65 —50 — 200 — 11.0
│ │ │ │ │ └─ 电机功率(kW)
│ │ │ │ └────叶轮名义直径(mm)
│ │ │ └────── 排出口直径(mm)
│ │ └────────吸入口直径(mm)
│ └───────── 加长轴(mm)
└────────── 不锈钢卧式单级离心泵

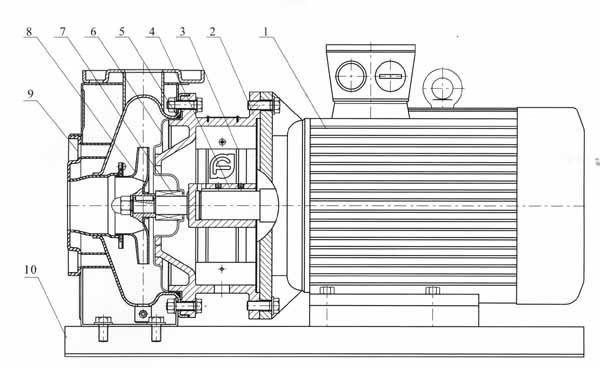

七、ZS型不锈钢卧式单级离心泵结构图:


序号

零件名称

材料

对照代号/AISI/ASTM

1

电机





2

泵头

铸铁HT200

ASTM25B

3

防护板

不锈钢ocr18Ni9

AISI304

4

泵轴

不锈钢2cr13/ocr18Ni9

AISI420/ AISI304

5

橡胶零件

丁晴橡胶NBR



6

泵头衬里

不锈钢ocr18Ni9

AISI304

7

机械密封

石墨/碳化硅



8

叶轮

不锈钢ocr18Ni9

AISI304

9

泵体

不锈钢ocr18Ni9

AISI304

10

底座

Q235

ASTMA570

八、ZS型不锈钢卧式单级离心泵性能参数:

型号

扬程(m)

流量(m3/h)

电机功率(KW)

转速(r/min)

ZS50-32-160/1.1

18

6.3

1.1

2900

ZS50-32-160/1.5

20

12.5

1.5

2900

ZS50-32-160/2.2

25

12.5

2.2

2900

ZS50-32-200/3.0

32

12.5

3.0

2900

ZS50-32-200/4.0

42

12.5

4.0

2900

ZS50-32-200/5.5

54

12.5

5.5

2900

ZS65-40-125/1.5

13

25

1.5

2900

ZS65-40-125/2.2

18

25

2.2

2900

ZS65-40-125/3.0

24

25

3.0

2900

ZS65-40-160/4.0

28

25

4.0

2900

ZS65-40-200/5.5

36

25

5.5

2900

ZS65-40-200/7.5

46

25

7.5

2900

ZS65-40-200/11.0

62

25

11.0

2950

ZS65-50-125/3.0

13

50

3.0

2900

ZS65-50-125/4.0

18

50

4.0

2900

ZS65-50-160/5.5

25

50

5.5

2900

ZS65-50-200/7.5

32

50

7.5

2900

ZS65-50-200/9.2

40

50

9.2

2900

ZS65-50-200/11.0

48

50

11.0

2950

ZS65-50-200/15.0

58

50

15.0

2950

ZS65-50-200/18.5

68

50

18.5

2950

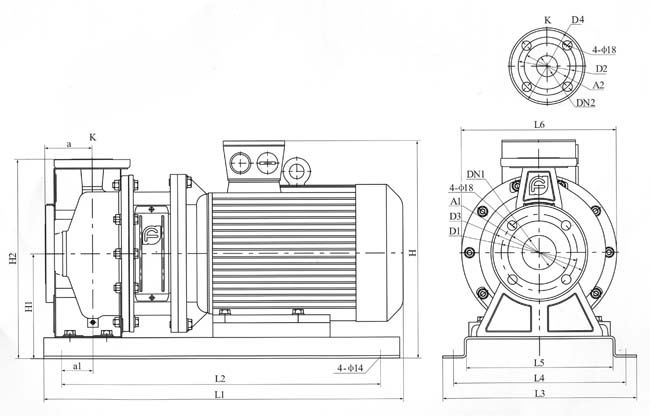

九、ZS型不锈钢卧式单级离心泵安装尺寸:

泵型号

尺寸[mm]

重量[kg]

运输体积[m3]

DN1

DN2

A1

A2

D1

D2

D3

D4

a

a1

H

H1

H2

L1

L2

L3

L4

L5

L6

净重

毛重

ZS50-32-160/1.1

50

32

98

75

125

100

160

139

80

32

290

152

296

470

370

280

240

192

210

31

36

0.10

ZS50-32-160/1.5

50

32

98

75

125

100

160

139

80

46

307

152

296

500

430

280

240

192

210

37

43

0.11

ZS50-32-160/2.2

50

32

98

75

125

100

160

139

80

46

307

152

296

500

430

280

240

192

210

39

45

0.11

ZS50-32-200/3.0

50

32

98

75

125

100

160

139

84

42

370

200

386

550

460

330

290

242

300

53

60

0.14

ZS50-32-200/4.0

50

32

98

75

125

100

160

139

84

47

393

200

386

560

480

330

290

242

300

58

65

0.14

ZS50-32-200/5.5

50

32

98

75

125

l00

160

139

84

50

413

200

386

660

580

370

330

280

300

77

85

0.19

ZS65-40-125/1.5

65

40

118

84

145

110

185

145

80

45

307

152

294

502

430

280

240

192

210

33

38

0.09

ZS65-40-125/2.2

65

40

118

84

145

1l0

185

145

80

45

307

152

294

502

430

280

240

192

2l0

35

40

0.09

ZS65-40-125/3.0

65

40

118

84

145

110

185

145

80

45

322

152

294

532

460

300

260

212

250

47

53

0.12

ZS65-40-160/4.0

65

40

118

84

145

110

185

145

80

45

345

152

294

557

480

330

290

242

250

52

58

0.13

ZS65-40-200/5.5

65

40

118

84

145

1l0

185

145

100

50

413

200

380

680

580

370

330

280

300

78

86

0.19

ZS65-40-200/7.5

65

40

118

84

145

110

185

145

100

50

413

200

380

680

580

370

330

280

300

82

90

0.19

ZS65-40-200/11.0

65

40

118

84

145

110

185

145

100

50

456

200

380

790

690

420

380

330

350

161

171

0.26

ZS65-50-125/3.0

65

50

118

98

145

125

185

160

86

45

342

172

338

548

468

330

290

242

250

49

55

0.13

ZS65-50-125/4.0

65

50

118

98

145

125

185

160

86

45

365

172

338

570

490

330

290

242

250

54

61

0.14

ZS65-50-160/5.5

65

50

118

98

145

125

185

160

100

50

413

200

380

680

580

370

330

280

300

78

87

0.19

ZS65-50-200/7.5

65

50

118

98

145

125

185

160

100

50

413

200

380

680

580

370

330

280

300

82

91

0.19

ZS65-50.200/9.2

65

50

118

98

145

125

185

160

100

50

413

200

380

680

580

370

330

280

300

85

94

0.19

ZS65-50-200/11.0

65

50

118

98

145

125

185

160

100

50

456

200

380

790

690

420

380

330

350

161

171

0.26

ZS65-50-200/15.0

65

50

118

98

145

125

185

160

100

50

456

200

380

790

690

420

380

330

350

171

181

0.26

ZS65-50-200/18.5

65

50

118

98

145

125

185

160

100

50

456

200

380

830

730

420

380

330

350

188

199

0.27

十、选型须知:

一、不锈钢卧式冲压离心泵产品名称与型号,不锈钢卧式冲压离心泵管道口径,不锈钢卧式冲压离心泵使用扬程(m),不锈钢卧式冲压离心泵电机功率(KW),不锈钢卧式冲压离心泵电机转速(r/min),不锈钢卧式冲压离心泵电压〔V〕,不锈钢卧式冲压离心泵使用的吸程(m),不锈钢卧式冲压离心泵使用的介质名称、比重、粘度、腐蚀性、毒性
二、若已经由设计单位选定我公司的不锈钢卧式冲压离心泵型号,请按不锈钢卧式冲压离心泵型号直接向营销部订购。
三、请尽量提供详细的产品使用要求,以便我们选型的正确性,提高使用的最高效率。
